Équipement électrique moto : centrales Mo.Unit, relais, capteurs et adaptateurs Motogadget pour custom et café racer
Le câblage électrique est le système nerveux d'une moto, et sur une préparation custom, c'est souvent le chantier le plus redouté. Un faisceau d'origine des années 1970–1990 accumule des décennies de bricolages, de connexions douteuses et de composants obsolètes. Même sur une moto récente, les relais, fusibles et connecteurs d'origine ont une présence physique encombrante qui contrarie les projets d'épuration.
La refonte du câblage électrique n'est pas une option dans un projet de préparation ambitieux : c'est une étape nécessaire pour garantir la fiabilité de la moto, la propreté de l'installation et la compatibilité avec les accessoires modernes que l'on y connecte. Chez Blackpines, notre sélection d'équipement électrique est articulée notamment autour de Motogadget, le fabricant berlinois qui a révolutionné l'électronique de préparation moto et couvre l'ensemble des composants nécessaires à une refonte complète ou partielle du circuit électrique d'une moto custom, café racer, scrambler ou bobber.
Mo.Unit Motogadget : la centrale électronique qui change tout
La Mo.Unit de Motogadget est la pièce centrale de tout projet de refonte sérieuse du circuit électrique d'une moto. Ce boîtier compact, moins de 10 cm de long, 53 mm de large, concentre dans un volume infime toutes les fonctions d'une centrale électrique moderne : gestion des feux, des clignotants, du klaxon, du démarreur, du stop et de toutes les fonctions auxiliaires, via des interrupteurs à semi-conducteurs sans usure qui remplacent la totalité des relais, fusibles et connecteurs d'un faisceau conventionnel.
La Mo.Unit Basic est la version d'entrée de gamme. Elle dispose de 12 entrées et 10 sorties programmables, d'une gestion intégrée des clignotants compatible LED (plus de problème d'hyperflashing). Elle est pourvue d'une protection électronique contre les courts-circuits et les surcharges qui remplace les fusibles conventionnels.

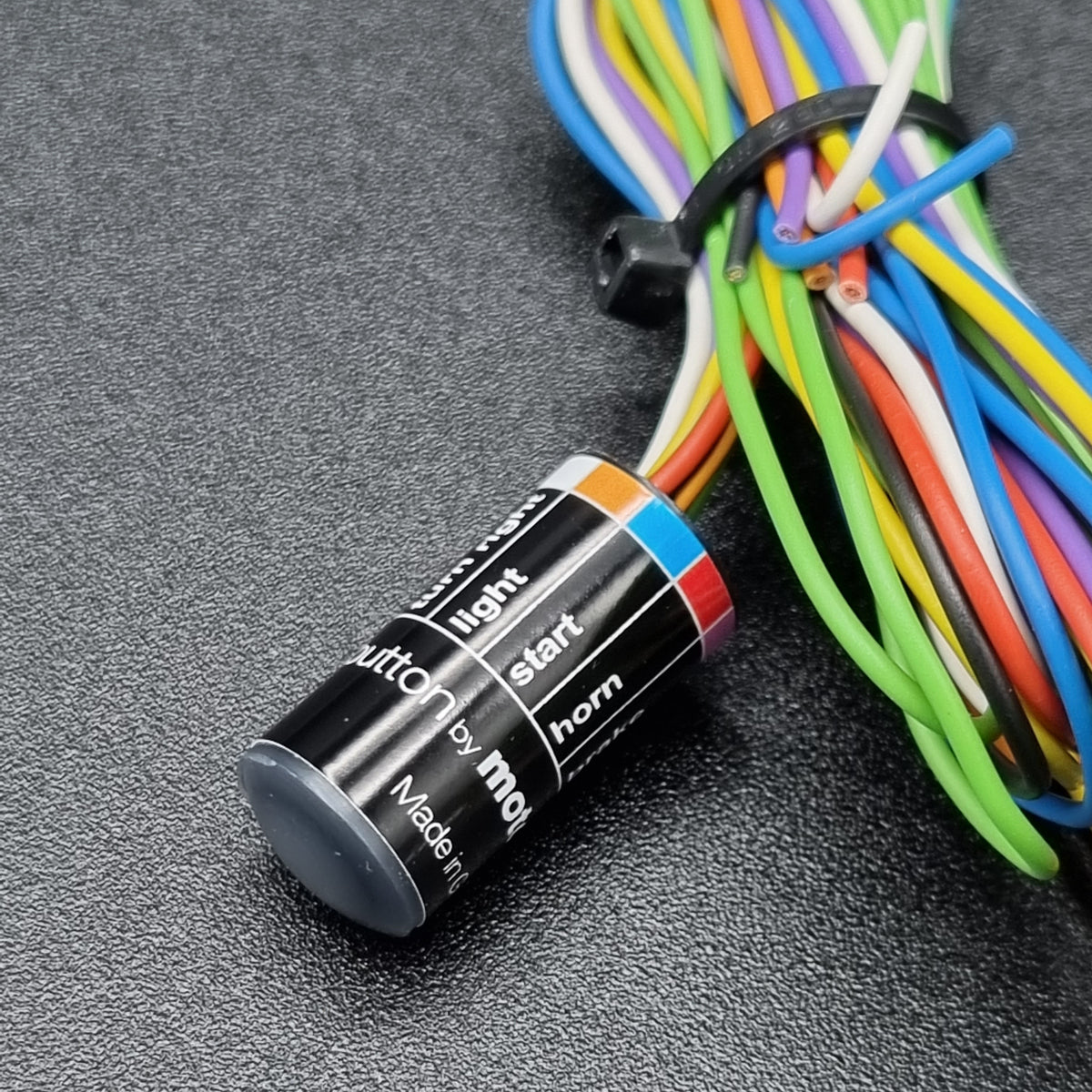

Elle accepte aussi bien les commandes par boutons poussoirs (pour les commodos mo.switch miniaturisés Motogadget) que les commandes par commodos conventionnels à bascule. De fait, une flexibilité bienvenue pour les projets qui veulent conserver un câblage simplifié sans forcément investir dans les commodos Motogadget.
La Mo.Unit Blue est la version premium, identique dans ses fonctions de base à la Basic mais enrichie d'une connexion Bluetooth avec l'application Mo.Ride sur smartphone. Cette connectivité ouvre des fonctionnalités avancées : démarrage sans clé par smartphone, alarme antivol intégrée, journal de bord des trajets, alertes d'entretien paramétrables, et diagnostic à distance des entrées/sorties.
Sur les projets custom haut de gamme qui cherchent à intégrer une technologie moderne sans que rien ne soit visible, la Mo.Unit Blue est l'outil ultime. En effet, la moto démarre d'un effleurement de l'écran, sans contacteur apparent, sans clé dans le guidon.
L'installation de la Mo.Unit se fait sans soudure grâce aux cosses à sertir fournies dans le kit. Chaque fil se connecte par insertion dans le connecteur dédié et maintien par serrage. La documentation fournie par Motogadget est claire et illustrée.
Nous proposons sur notre blog un guide complet pour l'installation de la Mo.Unit en français pour accompagner l'installation étape par étape du mo.unit. Il est toujours recommandé de réaliser un schéma de câblage complet avant de commencer le montage, en répertoriant tous les composants à alimenter et leur consommation électrique respective, une bonne préparation est la clé d'une installation propre et sans erreur.
Adaptateurs Motogadget : intégration plug-and-play sur les motos modernes
Les adaptateurs Motogadget permettent d'intégrer les composants de l'écosystème Motogadget, Mo.Unit, Mo.Lock, commodos m.switch, feux Mo.Blaze, sur des motos spécifiques à gestion électronique avancée, sans intervention sur le faisceau d'origine.
Ces adaptateurs sont particulièrement précieux sur les motos modernes comme les Triumph Speed Twin et Bonneville à partir de 2019, les Royal Enfield 650, les BMW R nineT et F series, dont les protocoles de communication électronique sont propriétaires et ne tolerent pas de coupure ou de modification du faisceau sans risquer de perturber les fonctions vitales (ABS, contrôle de traction, gestion moteur).
Chaque adaptateur est développé pour un modèle de moto précis et une version de Mo.Unit déterminée. Il s'intercale en parallèle sur le faisceau d'origine à l'aide de connecteurs identiques à ceux d'usine, ce qui garantit un montage réversible et une intégration électronique parfaite. Pour la BMW R nineT, le kit Mo.Hub, qui combine adaptateur de faisceau et hub de distribution, est la solution la plus complète. En effet, il connecte Mo.Unit, mo.switch, mo.blaze et Motoscope dans un écosystème parfaitement cohérent, avec la garantie de la compatibilité testée par Motogadget sur ce châssis.
Capteurs et sondes : les yeux de votre tableau de bord
Les capteurs et sondes mesurent les paramètres physiques de la moto, vitesse, température d'huile, pression d'huile, régime moteur, et les transmettent sous forme de signaux électriques aux instruments de bord.
Sur une préparation utilisant un compteur aftermarket, ces capteurs doivent souvent être remplacés ou adaptés pour assurer une lecture correcte des données, car les signaux générés par les capteurs d'origine ne sont pas toujours compatibles avec les protocoles d'entrée des compteurs aftermarket.
Le capteur de vitesse magnétique est le composant le plus universellement utilisé sur les préparations customs. Un aimant est fixé sur une vis du disque de frein ou sur le moyeu de roue ; un capteur à effet Hall, positionné à quelques millimètres de distance, détecte le passage de l'aimant à chaque tour et génère une impulsion électrique interprétée par le compteur en vitesse. Ce système est compatible avec la quasi-totalité des compteurs Koso, Daytona et Motogadget, et fonctionne indépendamment du système électronique d'origine de la moto. Cela le rend particulièrement adapté aux préparations sur base de vieilles motos dont le câblage a été intégralement refait.
La sonde de température d'huile et la sonde de pression d'huile surveillent deux paramètres critiques pour la longévité du moteur. Sur les motos custom à moteur apparentn twin vertical, flat twin, monocylindren ces sondes se vissent directement dans le carter d'huile ou dans la galerie de pression d'huile du moteur. Leur diamètre de filetage (M14×1,5 ou 1/8 NPT selon les moteurs) doit correspondre au pas de vis du perçage d'origine. Le signal transmis est généralement un signal résistif ou analogique 0-5 V selon le type de compteur destinataire.
Centrales et relais : le câblage simplifié pour une installation propre
Les centrales et relais constituent la couche intermédiaire entre la Mo.Unit et les composants électriques existants lorsqu'une refonte complète du câblage n'est pas envisagée.
Le relais de clignotant LED est le composant le plus fréquemment remplacé lors d'un changement de clignotants : un relais électronique compatible LED, calibré pour une consommation de 1 à 20 W par clignotant (contre les 10 W des ampoules à incandescence), élimine l'hyperflashing sans résistances additionnelles. Sur les motos dont le relais de clignotant d'origine est accessible et remplaçable, la grande majorité des motos à partir des années 1980, c'est la solution la plus propre et la plus économique.
Les relais de démarrage protégent le circuit de démarrage des surintensités et activent le démarreur via un signal de faible puissance provenant du bouton de démarrage ou de la Mo.Unit. Sur les vieilles motos dont le relais de démarrage d'origine est hors service ou inexistant, un relais de remplacement standard ou un relais Bosch universel assure la fonction sans modification du câblage existant.
Construire son faisceau : conseils pour une installation réussie
La refonte du câblage électrique d'une moto custom est un projet accessible, mais qui demande de la méthode et de la préparation que l'on résume en trois étapes essentielles :
- La première étape est de réaliser un inventaire complet de tous les composants électriques à conserver ou à remplacer : feux, clignotants, compteur, klaxon, démarreur, alternateur, batterie.
- La deuxième étape est de dessiner un schéma de câblage complet en indiquant la consommation de chaque composant. La somme des consommations doit rester dans les limites de la capacité de l'alternateur et de la batterie de la moto.
- La troisième étape est de choisir des câbles de section adaptée à chaque circuit : la règle générale est 0,75 mm² pour les circuits de signalisation (feux, clignotants, klaxon), 1,5 mm² pour les circuits de puissance (démarreur, faros, résistances de chauffage), et 2,5 mm² pour les circuits de forte consommation (démarreur). Toutes les connexions doivent être réalisées avec des cosses à sertir ou des connecteurs de qualité. Les connexions torsadées recouvertes de chatterton sont à proscrire absolument sur une moto soumise à des vibrations permanentes.
FAQ - Équipement électrique moto custom
La Mo.Unit est-elle compatible avec une moto à injection et ABS ?
La Mo.Unit est principalement conçue pour remplacer le faisceau électrique des circuits de signalisation, d'éclairage et de démarrage. Sur les motos modernes à injection et ABS, le faisceau de gestion moteur (calculateur d'injection, ABS, capteurs) doit généralement être conservé intact. La Mo.Unit ne le remplace pas mais y est connectée en parallèle pour gérer les fonctions auxiliaires.
Sur les motos simples à carburateur et allumage électronique sans ABS, la Mo.Unit remplace la quasi-totalité du faisceau d'origine. Pour les motos complexes à multiples calculateurs, des adaptateurs spécifiques Motogadget sont souvent disponibles. Contactez notre équipe pour évaluer la faisabilité sur votre modèle précis.
Faut-il un électricien professionnel pour installer une Mo.Unit ?
La Mo.Unit s'installe sans soudure. Toutes les connexions se font par cosses à sertir fournies dans le kit. En revanche, elle demande une bonne lecture de la documentation fournie et une compréhension de base des circuits électriques (polarité, fusibles, circuits commandés).
Un préparateur ayant déjà travaillé sur des faisceaux moto la posera sans difficulté majeure, en comptant une journée de travail pour un câblage complet. Pour un débutant en électricité, il est recommandé de se faire accompagner par un professionnel ou de suivre le guide d'installation Blackpines disponible sur notre blog avant de commencer.
Quelle différence entre la Mo.Unit Basic et la Mo.Unit Blue ?
Les deux versions ont les mêmes capacités de gestion électronique, 12 entrées, 10 sorties, protection intégrée, compatibilité LED. La différence majeure est la connectivité Bluetooth de la Mo.Unit Blue, qui gére l'ensemble des fonctions via l'application Mo.Ride sur smartphone : démarrage sans clé, alarme antivol, diagnostic, journal de bord et alertes de maintenance.
La Mo.Unit Blue permet également de paramétrer les fonctions avancées (timing des clignotants, sensibilité de l'alarme, définition des sorties) directement depuis l'application, sans avoir à utiliser les séquences de programmation physiques nécessaires sur la Basic. Si votre projet intègre Mo.Lock ou Mo.Pressure, la Blue est indispensable.
Le relais de clignotant LED suffit-il à éliminer l'hyperflashing ?
Sur la majorité des motos dont le relais est accessible et remplaçable, oui. Un relais électronique compatible LED détecte la consommation réelle de chaque clignotant, même très faible, et maintient une fréquence de clignotement constante de 60 à 120 battements par minute, conforme à la réglementation. La seule précaution est de vérifier que les clignotants LED montés consomment plus de 1 W chacun. En effet, certains clignotants à LED unique très économiques tombent en dessous du seuil de détection de certains relais. Sur les motos à gestion électronique avancée (Triumph à partir de 2016, certaines BMW et Ducati), le relais ne suffit pas : il faut utiliser les adaptateurs dédiés ou les résistances de compensation.
